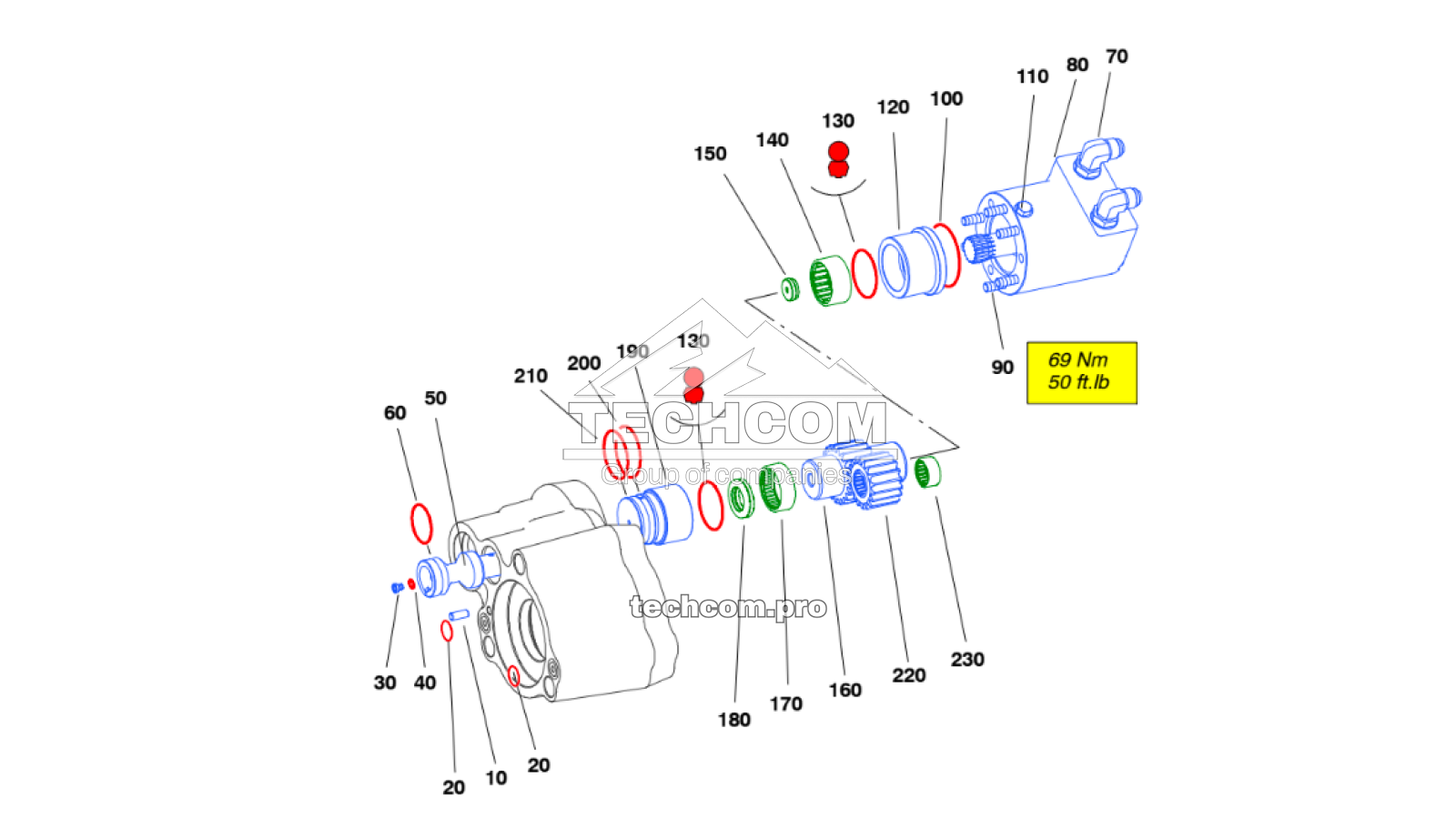

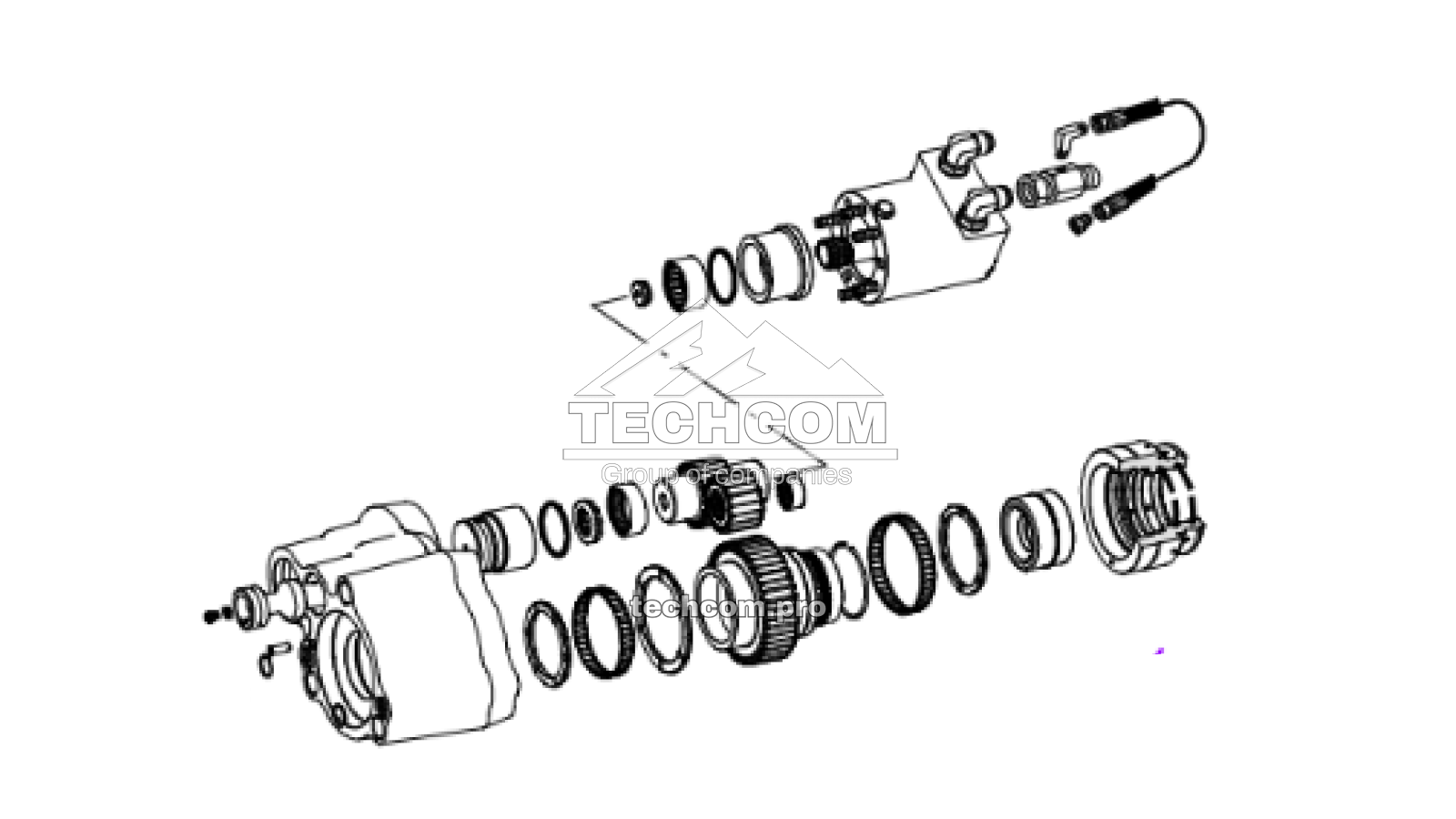

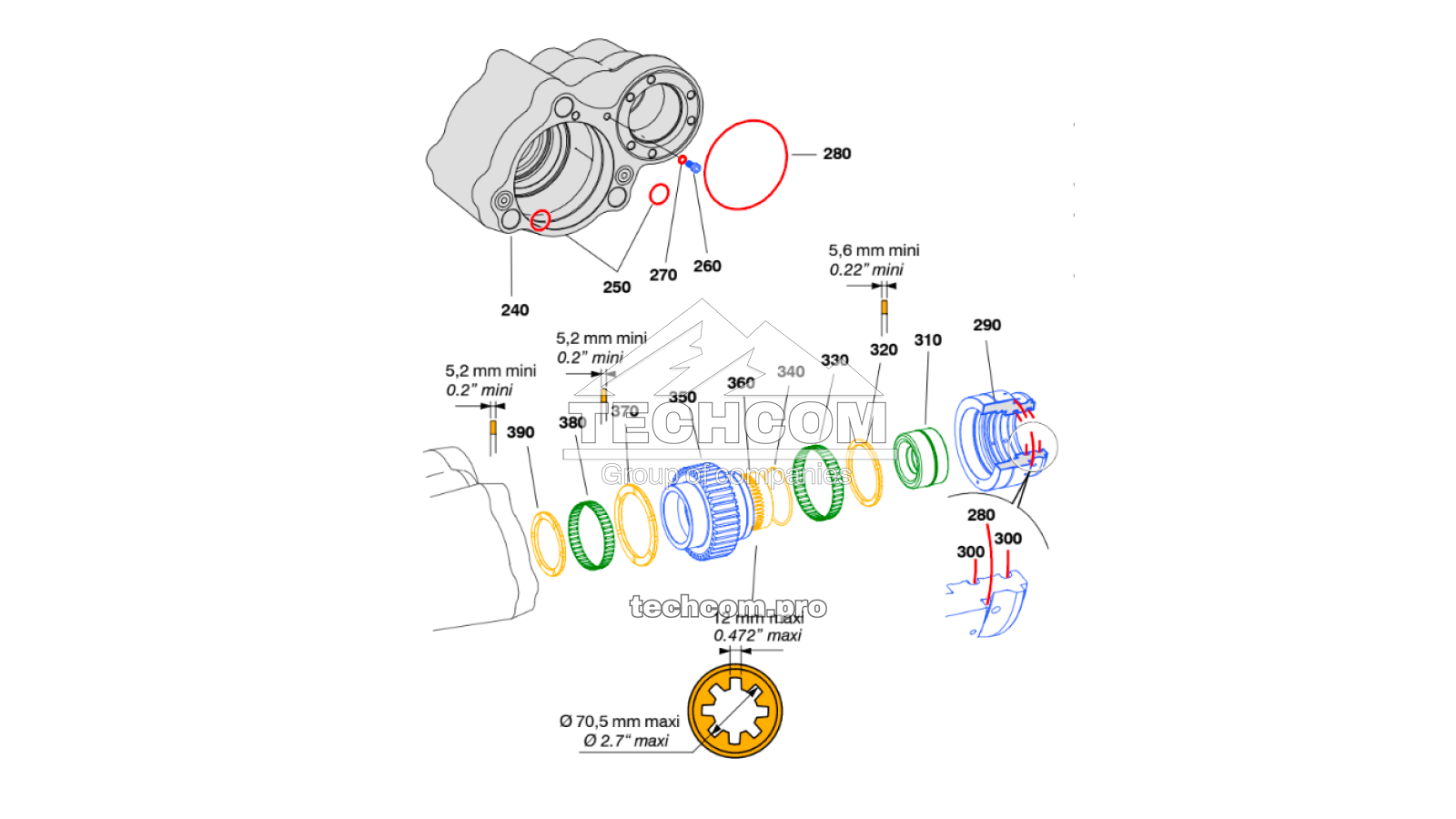

Ensemble de rotation pour perforateur hydraulique Montabert HC160
L’ensemble de rotation utilisé dans le Montabert HC160 assure la transmission du couple de rotation à la tige de forage. Cet ensemble comprend des composants d’engrenage, des roulements, des éléments d’étanchéité et des pièces de fixation nécessaires pour garantir une rotation fluide, une bonne répartition des charges et un fonctionnement fiable dans des conditions de forage intensives.
Composants inclus dans l’ensemble de rotation
| Rep. | N° de pièce | Désignation | Qté | Remarques |
| 10 | 86223419 | Goupille | 1 | - |
| 20 | 86228996 | Joint torique | 2 | Élément d’étanchéité |
| 30 | 86230240 | Vis CHC M10 | 1 | Élément de fixation |
| 40 | 86241395 | Bague d’étanchéité | 1 | Composant d’étanchéité |
| 50 | 86589900 | Arbre d’engrenage | 1 | - |
| 60 | 86301272 | Joint torique | 1 | Élément d’étanchéité |
| 80 | 86656055 | Moteur hydraulique C250 / C315 | 1 | Unité d’entraînement principale |
| 90 | 86656576 | Vis hexagonale M12 | 6 | Élément de fixation |
| 100 | 86636123 | Joint torique | 1 | Élément d’étanchéité |
| 110 | 86386885 | Bouchon fileté | 1 | - |
| 120 | 86589918 | Doublure | 1 | - |
| 130 | 86640067 | Joint | 2 | Composant d’étanchéité |
| 140 | 86577483 | Roulement à aiguilles | 1 | Élément de roulement |
| 150 | 86577533 | Bague | 1 | - |
| 160 | 86588373 | Pignon moteur | 1 | Composant d’entraînement |
| 170 | 86577475 | Roulement à aiguilles | 1 | Élément de roulement |
| 180 | 86577491 | Butée à aiguilles | 1 | Roulement axial |
| 190 | 86589926 | Doublure interne | 1 | - |
| 200 | 86223195 | Joint torique | 1 | Élément d’étanchéité |
| 210 | 86279148 | Joint torique | 1 | Élément d’étanchéité |
| 220 | 86503638 | Engrenage intermédiaire | 1 | Élément de transmission |
| 230 | 86503646 | Roulement à aiguilles | 2 | Élément de roulement |
| 240 | 86586286 | Boîtier de rotation | 1 | Corps principal |
| 250 | 86228996 | Joint torique | 2 | Élément d’étanchéité |
| 260 | 86230240 | Vis CHC M10 | 1 | Élément de fixation |
| 270 | 86241395 | Bague d’étanchéité | 1 | Composant d’étanchéité |
| 280 | 86276169 | Joint torique | 2 | Élément d’étanchéité |
| 290 | 86589546 | Roulement arrière | 1 | Élément de roulement |
| 300 | 86588092 | Joint torique | 2 | Élément d’étanchéité |
| 310 | 86628880 | Butée de tige | 1 | Composant axial |
| 320 | 86599883 | Bague | 1 | - |
| 330 | 86503562 | Roulement à aiguilles | 1 | Élément de roulement |
| 340 | 86590155 | Anneau de retenue | 1 | Élément de fixation |
| 350 | 86588357 | Engrenage mené | 1 | Composant de transmission |
| 360 | 86588365 | Écrou cannelé | 1 | Élément de verrouillage |
| 370 | 86589660 | Bague | 1 | - |
| 380 | 86221603 | Roulement à aiguilles | 1 | Élément de roulement |
| 390 | 86589678 | Bague | 1 | - |
Consultez le catalogue complet des pièces de rechange pour Montabert HC160 afin de sélectionner les composants d’origine et les pièces de service pour la maintenance et la réparation du système de rotation.
