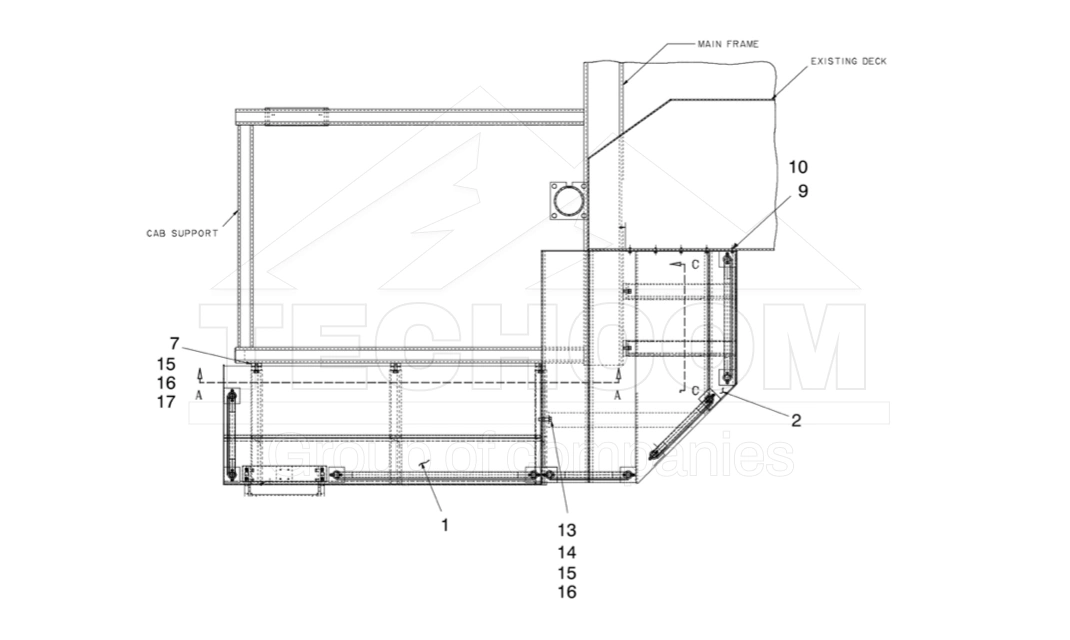

La plateforme 57713034 (265713034) constitue l’unité de plateforme complète destinée à la foreuse Epiroc DM45/DM50. Elle inclut les panneaux latéraux et arrière, les garde-corps de protection, une échelle pliante avec ses supports, des brides de montage et la visserie correspondante. Tous les composants listés ci-dessous sont pleinement compatibles avec la série DM45/50/L et assurent une exploitation sûre et fiable en environnement minier.
| Réf. | N° de pièce | N° alternatif | Description |
|---|---|---|---|
| 001.0 | 57590788 | 2657590788 | Plateforme latérale DM45/50/L |
| 002.0 | 57590796 | 2657590796 | Plateforme arrière DM45/50/L |
| 003.0 | 57724619 | 2657724619 | Échelle pliante avec garde-corps |
| 004.0 | 57533622 | 2657533622 | Garde-corps – 20 Cntdist |
| 005.0 | 57424392 | 2657424392 | Garde-corps – 30 Cntdist |
| 006.0 | 57424418 | 2657424418 | Garde-corps – 50 Cntdist |
| 007.0 | 57588535 | 2657588535 | Support de montage, plateforme latérale |
| 008.0 | 57573958 | 2657573958 | Platine de montage, plateforme arrière |
| 009.0 | 95920674 | 2695920674 | Vis hexagonale |
| 010.0 | 95922894 | 2695922894 | Écrou hexagonal |
| 011.0 | 95937413 | 2695937413 | Rondelle de sécurité hélicoïdale |
| 012.0 | 95958989 | 2695958989 | Vis, zinguée |
| 013.0 | 95104659 | 2695104659 | Vis |
| 014.0 | 95922928 | 2695922928 | Écrou hexagonal, finition |
| 015.0 | 95934691 | 2695934691 | Rondelle de sécurité hélicoïdale |
| 016.0 | 95972246 | 2695972246 | Rondelle plate, zinguée |
| 017.0 | 95104642 | 2695104642 | Vis hexagonale |
| 018.0 | 95934501 | 2695934501 | Vis hexagonale |
| 019.0 | 95209425 | 2695209425 | Rondelle de sécurité |
| 020.0 | 95094314 | 2695094314 | Rondelle plate large |
| 021.0 | 57711145 | 2657711145 | Support d’échelle |
| – | 57711152 | 2657711152 | Platine de support d’échelle |
| – | 57711160 | 2657711160 | Platine de support d’échelle |
| – | 57711178 | 2657711178 | Platine de montage d’échelle |
| – | 95934766 | 2695934766 | Rondelle de sécurité hélicoïdale |
| – | 95928982 | 2695928982 | Vis |
| 022.0 | 95037255 | 2695037255 | Boulon à œil |
| 023.0 | 57376246 | 2657376246 | Crochet de sécurité |
| 024.0 | 56801053 | 2656801053 | Maillon |
| 025.0 | 50699321 | 2650699321 | Chaîne en vrac – bobine 3/16 |
Nous mettons à disposition un catalogue complet de pièces détachées et composants. Voir toutes les pièces du Epiroc DM45/DM50.
