Descripción general de Normet Charmec SF 505 DA(V)

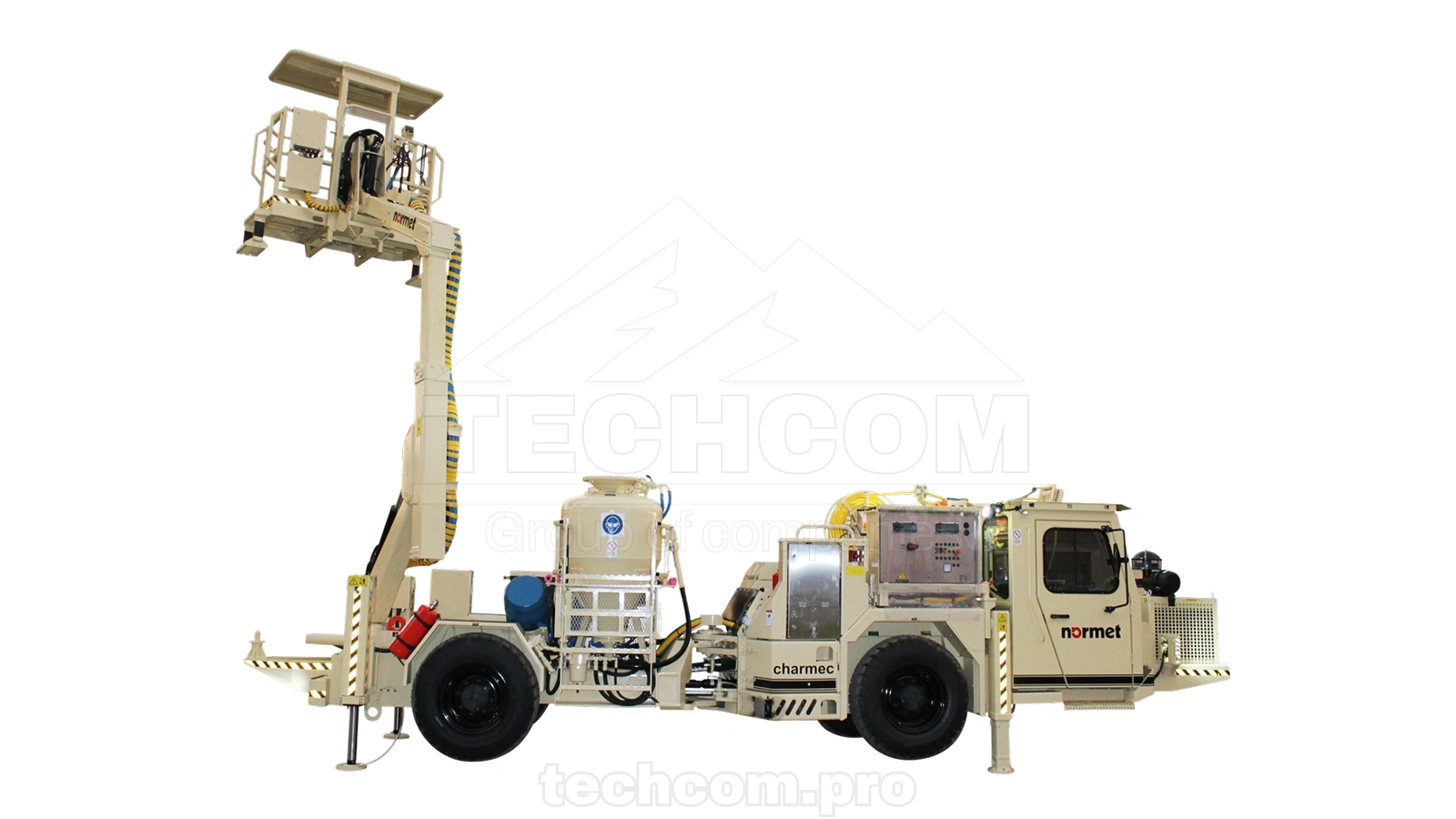

La Normet Charmec SF 505 DA(V) es una máquina subterránea de carga ANFO con accionamiento diésel-hidráulico, diseñada para operaciones de carga de desarrollo y producción en galerías y túneles mineros con alturas de frente de hasta 7,4 metros. Su robusto chasis portador y la pluma con cesta articulada proporcionan estabilidad, maniobrabilidad y suministro eficiente de explosivos en espacios subterráneos confinados.
La máquina puede configurarse con doble depósito de ANFO, ofreciendo capacidad suficiente para varios ciclos de carga sin necesidad de recarga frecuente. Las áreas integradas para el almacenamiento de cartuchos, cebos y detonadores permiten transportar todos los materiales de voladura directamente al frente de trabajo, eliminando la necesidad de un vehículo de servicio adicional. Las opciones de compresor a bordo reducen la dependencia de líneas externas de aire comprimido.
Características y ventajas principales
- Diseñada para operaciones de carga tanto de desarrollo como de producción.
- Depósitos dobles de ANFO disponibles en configuraciones de 300 L, 500 L o 720 L.
- Presión máxima de carga de hasta 7 bar.
- Compartimentos integrados para explosivos y accesorios.
- Pluma NBB455 con nivelación automática y arranque/parada del motor desde la cesta.
- Cabina certificada FOPS/ROPS que garantiza seguridad y comodidad del operador.
- Puntos de mantenimiento diario accesibles desde el nivel del suelo.
Especificaciones técnicas
| Opciones de motor | Deutz TCD 2012 L4, 96 kW / MB OM 904 LA, 90 kW / Deutz D 914 L06, 86,5 kW (Tier 3) |
| Transmisión | Dana serie 20000 powershift, tracción 4×4 |
| Velocidad máxima | Hasta 25 km/h |
| Esfuerzo máximo de tracción | 90 kN |
| Presión ANFO | Máx. 7 bar |
| Diámetro de manguera ANFO | 19×25 mm (estándar) |
| Capacidad de elevación de la cesta | 400 kg |
| Altura máxima de elevación | 5,4 m |
| Alcance vertical máximo | 7,5 m |
| Capacidad del tanque de combustible | 112 L |
| Sistema hidráulico | 190 bar, 95 L/min a 2200 rpm |
TechCom suministra componentes y conjuntos para la Normet Charmec SF 505 DA(V), apoyando operaciones de carga subterránea seguras y eficientes.
