Гидравлический перфоратор 550 740 57 bb HL710-52 OMT315 – Sandvik Tiger DG700

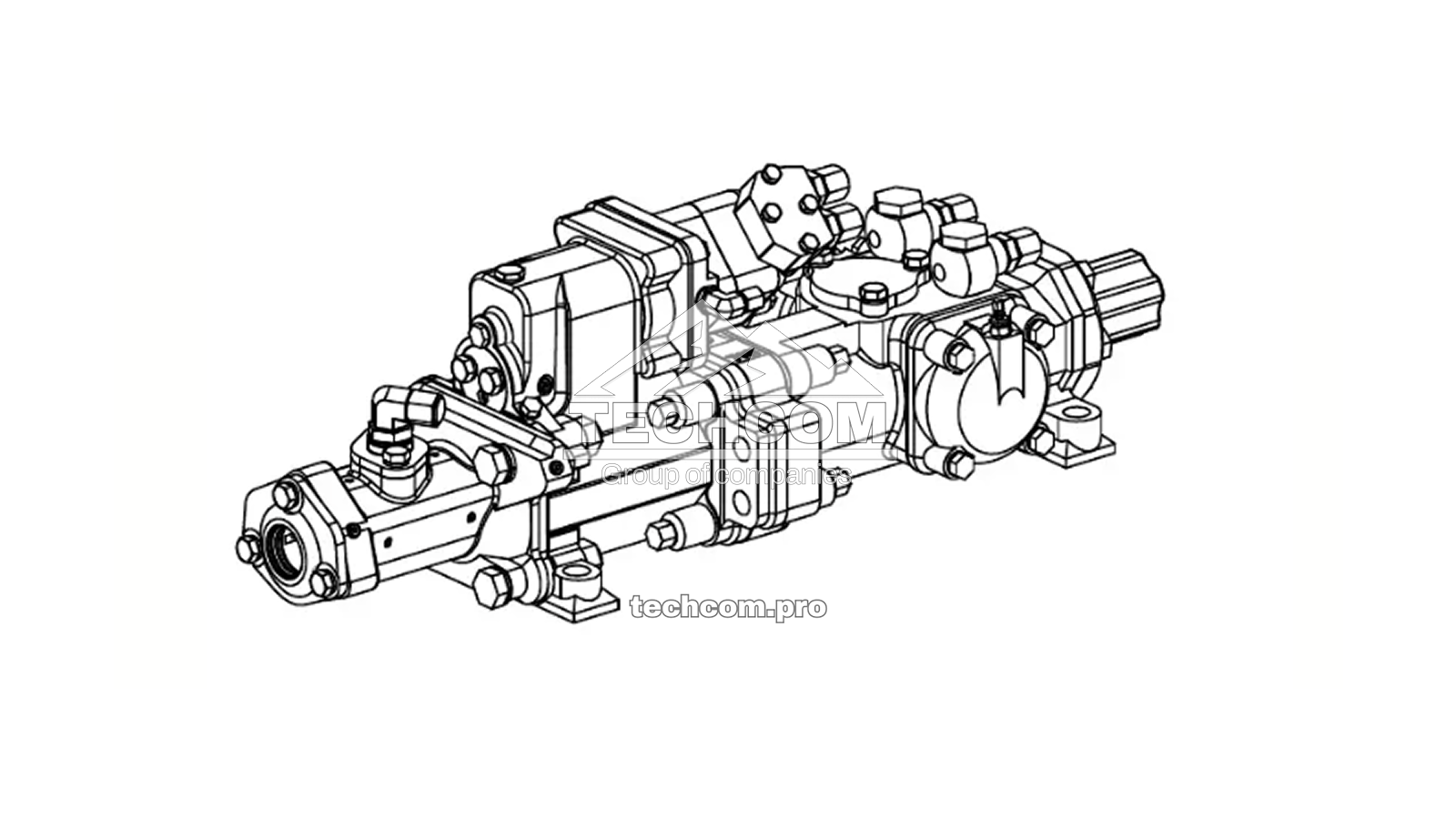

Гидравлический перфоратор 550 740 57 bb HL710-52 с гидромотором OMT315 и воздушной промывкой применяется на буровых установках Sandvik Tiger DG700.

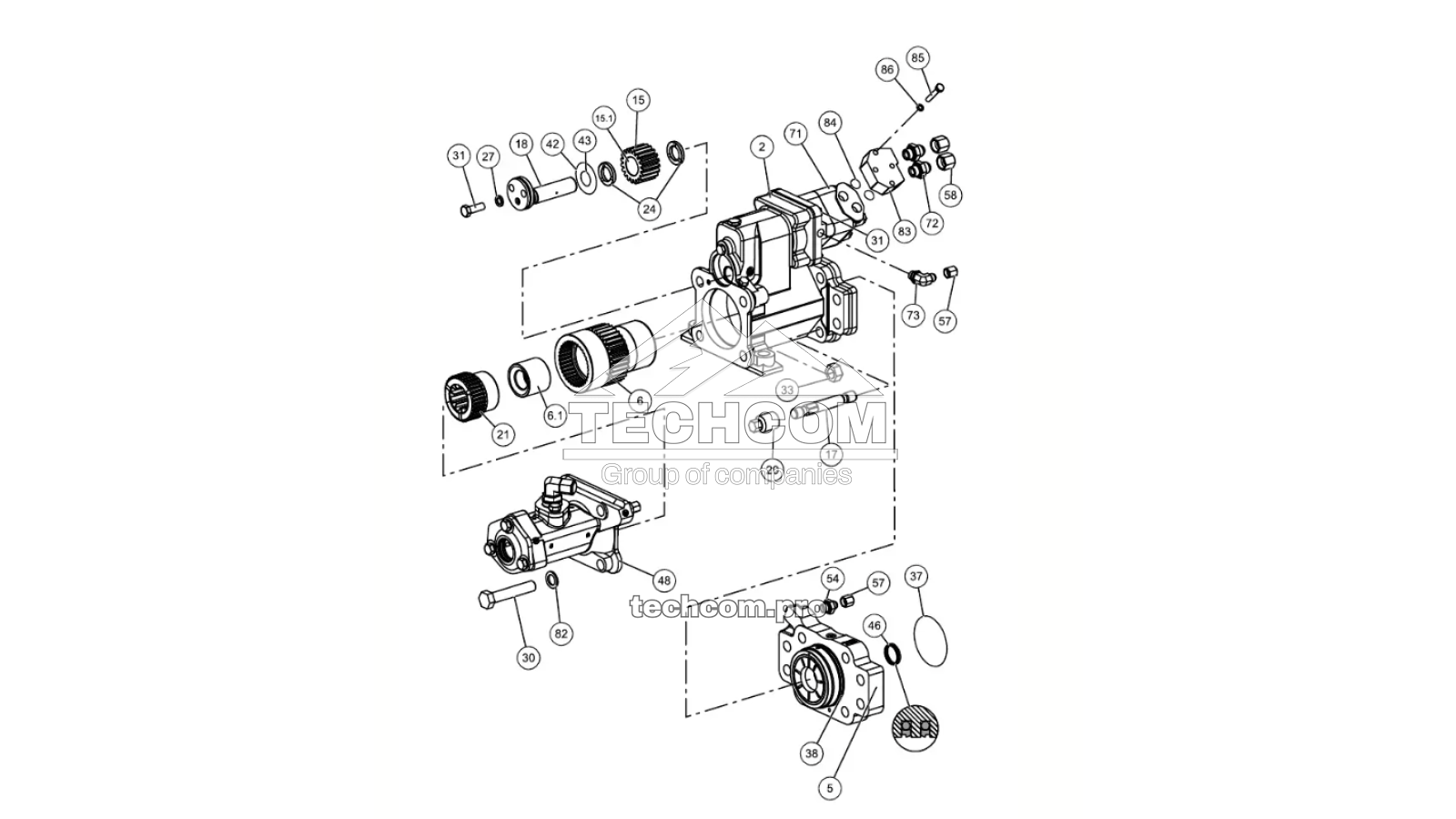

Компоненты, входящие в гидроперфоратор 55074057 bb
| Поз. | Part No. | Alt. No. | Описание | Кол-во |
|---|---|---|---|---|
| 2 | 302 897 41 | 30289741 | Корпус в сборе | 1 |
| 5 | 550 348 89 | 55034889 | Проставка перфоратора | 1 |
| 6 | 550 358 76 | 55035876 | Втулка вращения | 1 |
| 6.1 | 152 518 38 | 15251838 | Буровая втулка | 1 |
| 15 | 090 475 68 | 09047568 | Зубчатое колесо | 1 |
| 15.1 | 813 513 69 | 81351369 | Игольчатый подшипник | 2 |
| 17 | 152 524 38 | 15252438 | Боковой болт | 4 |
| 18 | 154 122 98 | 15412298 | Штифт | 1 |
| 20 | 152 525 68 | 15252568 | Колпачковая гайка | 8 |
| 21 | 154 115 68 | 15411568 | Поводок (бронзовый) | 1 |
| 24 | 150 689 38 | 15068938 | Опорная пластина | 2 |
| 27 | 850 687 49 | 85068749 | Двойная стопорная шайба | 13 |
| 30 | 442 735 20 | 44273520 | Болт с шестигранной головкой | 4 |
| 31 | 800 538 69 | 80053869 | Винт с шестигранной головкой | 6 |
| 33 | 801 777 39 | 80177739 | Стопорная гайка | 4 |
| 37 | 804 094 09 | 80409409 | Уплотнительное кольцо O-Ring | 1 |
| 38 | 802 441 79 | 80244179 | Уплотнительное кольцо O-Ring | 1 |
| 42 | 800 805 39 | 80080539 | Уплотнительное кольцо O-Ring | 1 |
| 43 | 522 113 40 | 52211340 | Уплотнительное кольцо O-Ring | 1 |
| 46 | 819 539 09 | 81953909 | Уплотнение штока | 2 |
| 48 | 302 898 71 | 30289871 | Устройство промывки в сборе | 1 |
| 54 | 817 094 69 | 81709469 | Прямой резьбовой адаптер | 1 |
| 57 | 817 097 49 | 81709749 | Заглушка | 2 |
| 58 | 810 345 69 | 81034569 | Заглушка | 2 |
| 71 | 154 127 24 | 15412724 | Гидравлический мотор в сборе | 1 |
| 72 | 816 768 29 | 81676829 | Прямой резьбовой адаптер | 2 |
| 73 | 817 098 79 | 81709879 | Угловой резьбовой адаптер | 1 |
| 82 | 851 284 69 | 85128469 | Двойная стопорная шайба | 4 |
| 83 | 151 739 28 | 15173928 | Соединительный элемент | 1 |
| 84 | 853 533 99 | 85353399 | Уплотнительное кольцо O-Ring | 3 |
| 85 | 800 527 29 | 80052729 | Винт с шестигранной головкой | 4 |
| 86 | 851 282 09 | 85128209 | Двойная стопорная шайба | 4 |
| *198 | 885 630 39 | 88563039 | Комплект уплотнений | 1 |
| *199 | 150 730 78 | 15073078 | Комплект инструмента | 1 |
Ознакомьтесь с каталогом запчастей для Sandvik Tiger DG700. Если нужная деталь отсутствует на странице, свяжитесь с нашей командой для подбора совместимых комплектующих и запасных частей для гидроперфоратора HL710-52.
