EnglishForeuse Epiroc Diamec U6 PHC
Atlas Copco Diamec U6 PHC

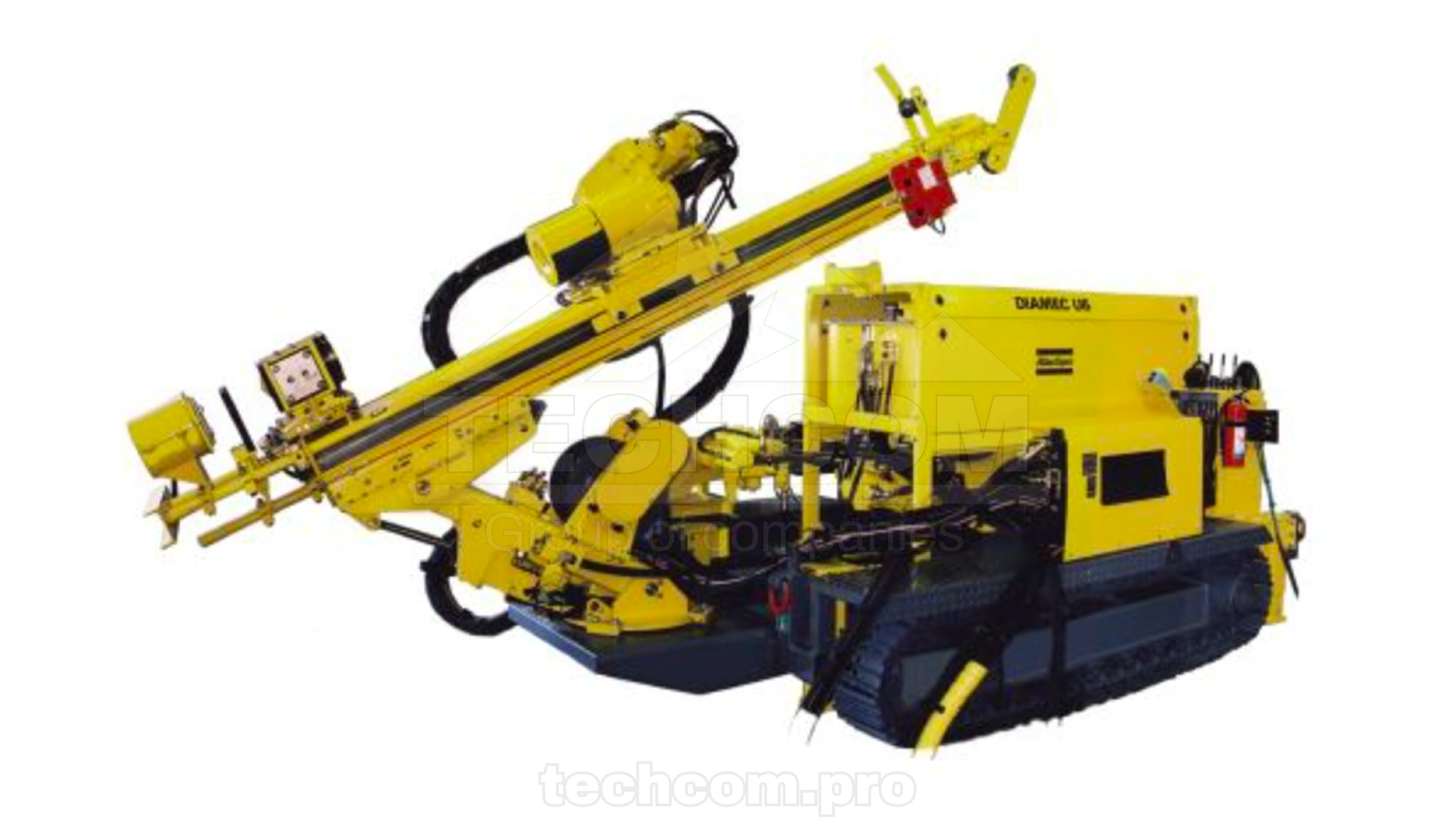

Diamec U6 PHC est une foreuse de carottage pour les opérations souterraines, conçue pour le wireline (A–H) et les carottiers conventionnels. L’équipement utilise une console de commande hydraulique avec filtration sous pression et synchronisation du mandrin et du serre-tiges.
Avantages
- Console de commande pilotée conçue pour des débits et une pression plus élevés
- Filtration sous pression ; filtres et vannes principales montés sur l’unité de forage
- Synchronisation automatique du mandrin et du serre-tiges
- Vérin d’avance à action directe (sans chaînes)
- Serre-tiges fermé par pression de gaz ; fermeture immédiate en cas de perte de pression hydraulique
- Unité de rotation avec joints du distributeur et carter d’engrenages étanche
- Arrêt d’urgence amélioré de série sur l’unité de forage ; protection mécanique des tiges en option
Caractéristiques techniques
| Méthode de forage | Wireline (A–H) et carottiers conventionnels |
| Puissance moteur | 75 kW (100 hp) à 1450 rpm |
| Pompe principale | Débit max. 160 l/min (42.2 US gpm) ; pression max. 300 bar (4350 psi) |
| Pompe de service | Débit max. 40.5 l/min (10.7 US gpm) ; pression max. 300 bar (4350 psi) |
| Course d’avance | 1800 mm (71 in) |
| Force d’avance (poussée / traction) | 89 kN / 89 kN (19,600 lbf / 19,600 lbf) |
| Profondeur de forage approx. | B wireline 1000 m (3280 ft) ; N 760 m (2490 ft) ; H 520 m (1700 ft) |
| Plage du positionneur (positionneur fixe) | -90° à +8° |
| Poids de l’unité de forage | 1750 kg (3860 lb), incl. treuil wireline |
Équipement optionnel
- Treuil wireline, version 1000 m
- Pompe de rinçage Trido 80 h (80 l/min, 50 bar)
- Pompe de rinçage Trido 140 h (140 l/min, 70 bar)
- Débitmètres d’eau et compte-tours (rpm)
Contactez nos spécialistes pour obtenir une assistance concernant la configuration et la sélection des pièces pour Atlas Copco Diamec U6 PHC. Consultez le catalogue complet de pièces de rechange pour Atlas Copco Diamec U6 PHC afin de sélectionner les composants dont vous avez besoin.
